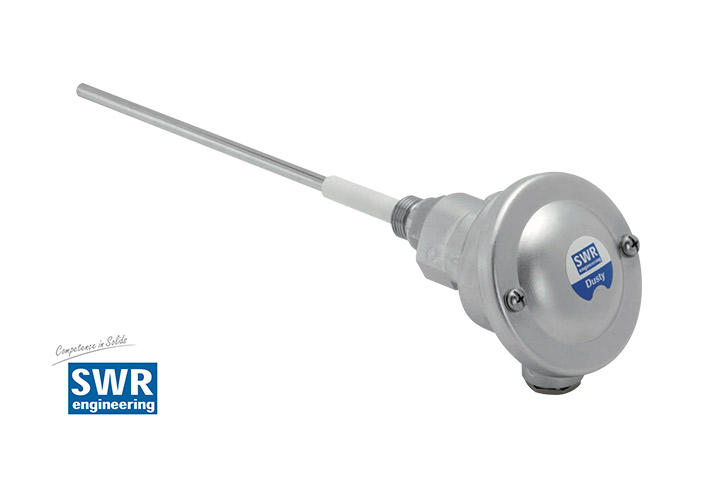

백 필터 파손 감지기(Dusty)
Dusty는 손상된 백 필터를 정전기식 측정방식으로 감지하여 백 필터 상태를 관리할 수 있음
특징- 모든 종류의 금속성 배관에 사용가능
- 모든 종류의 먼지를 감지
- 방폭 지역에서 사용가능
- 간편한 시운전(Plug&Play)
- 시각적, 전기적 알람-신호
- 가격대비 고성능 제품
- 빠르고 쉬운점검
화학제철시멘트식품레미콘발전소반도체크리닝룸도장
원리
백필터 파손 감지기 는 미세 입자들간의 상호 작용으로 발생하는 정전기를 이용하여 먼지의 유입을 감지한다.
작동 후 처음 5분간은 백 필터가 정상 작동하고 있는 상황에서, 필터와 연결된 이송 관내의 먼지의 양으로 초기값 설정 이후 먼지의 양을 증가 시키면서 알람을 설정 초기설정값에서 5배의 먼지 유입양이 증가 되면 예비 경고 알람이 작동 하도록 하고, 20배 증가 하게 되면 주 경고 알람이 작동, 두개의 relay 알람과 케이스 표면에 설치된 LED을 통하여 시각적인 상태 점검도 가능하며 별도의옵션으로 아날로그 신호(4~20mA) 출력가능.
적용사례
백필터 파손 감지기는 2차 필터와 차압감기지를 대신하여 사용할 수 있으며, 높은 신뢰성을 제공하는 최적의 제품
실시간 백 필터 파손감지 기능
LED, Switch(Relay)알람 기능 제공
0.1mg/m3~측정 가능
금속 Pipe 내 이송 가스 속의 미세 입자 감지
제품사양
특징
Converter(Option)
| Measurement objects | Solid particles in a gas flow |
|---|---|
| Particle size | 0,3 µm or larger |
| Measurement range | From 0.1 mg/m3 |
| Process temperature | Max. 140 ℃(higher temperature on request) |
| Ambient temperature | - 20…+ 60 ℃ |
| Pressure | Max. 2 bar |
| Gas velocity | Min. 4 m/s |
| Humidity | 95% RH (non-condensing) |
| Principle | Triboelectric effect |
| Damping time | 1 s |
| Output signals | 1 Alarm output, potential-free, NO/NC |
| Sensor rod | Total length : 260mm, length of stainless steel rod : approx. 194 mm |
| Enclosure | Aluminium |
| Using in Ex-zones | Cat. 3 G/D (Zone 2 gas / zone 22 dust) |
| Protection category | IP 65 |
| Power supply | 24 ± 10 % V DC |
| Power consumption | 1 W |
| Electronic connections | screw-type / terminal box, M12 connector (optional) |
| Assembly | Via ½" thread |
| Weight | Approx. 0,7 kg |
| Terminal desc. | Connection | |||
|---|---|---|---|---|
| Connection of the supply voltage | ||||
| 1 | Input supply voltage +24 V DC | |||
| 2 | Input supply voltage 0 V DC | |||
| Connections | ||||
| I/U-out | 4 | Current output + (4…20 mA) | ||
| 5 | Current output - (4…20 mA) | |||
| Relay | 3 | Potential-free NO/NC | ||
| 6 | Potential-free NO/NC | |||
| ModBus | 10 | RS 485 data interface B | ||
| 11 | RS 485 data interface A | |||
| Sensor | 9 | Supply voltage + 24 V | Cable No. 1 | |
| 8 | Supply voltage 0 V | Cable No. 2 | ||
| 7 | RS 485 data A | Cable No. 3 | ||
| 12 | RS 485 data B | Cable No. 4 | ||
